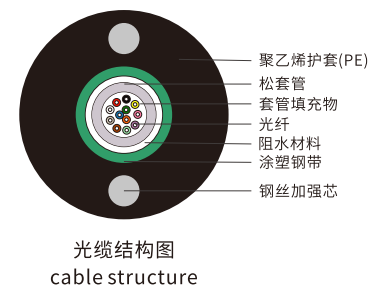

GYXTW室外铠装中心束管光缆
- 全截面阻水结构，确保良好的阻水防潮；
- 性能采用优质光纤，光纤传输损耗小、色散低；
- 松套管内填充特种油膏，对光纤进行保护；
- 两根平行圆钢丝既抗张力又抗侧压；
- 光缆外径小、重量轻,弯曲性能优异。
技术参数
|
参数名称 |
技术指标 |
|
光纤芯数 |
2芯 / 4芯 / 6芯 / 8芯 / 12芯 |
|
适用光纤 |
OS2 / OM1 / OM2 / OM3 / OM4 |
|
铠装材料 |
波纹钢带 |
|
最小弯曲半径（mm） |
静态：10倍光缆外径 动态：20倍光缆外径 |
|
允许压扁力（N/100mm） |
短期：1000N 长期：300N |
|
允许拉伸力（N） |
短期：1500N 长期：600N |
|
使用温度范围 |
-40~70℃ |
|
参照执行标准 |
YD/T769《通信用中心管填充式室外光缆》 |
纤芯特性
|
纤芯类别 |
波长 |
衰减(max dB/km） |
|
G652D |
1310 |
0.36 |
|
1550 |
0.22 |
|
|
OM1 62.5/125um |
850 |
3.5 |
|
1300 |
1.5 |
|
|
OM2 50/125um |
850 |
2.5 |
|
1300 |
1.0 |
|
|
OM3 50/125um |
850 |
2.5 |
|
1300 |
1.0 |
|
|
OM4 50/125um |
850 |
2.5 |
|
1300 |
1.0 |
